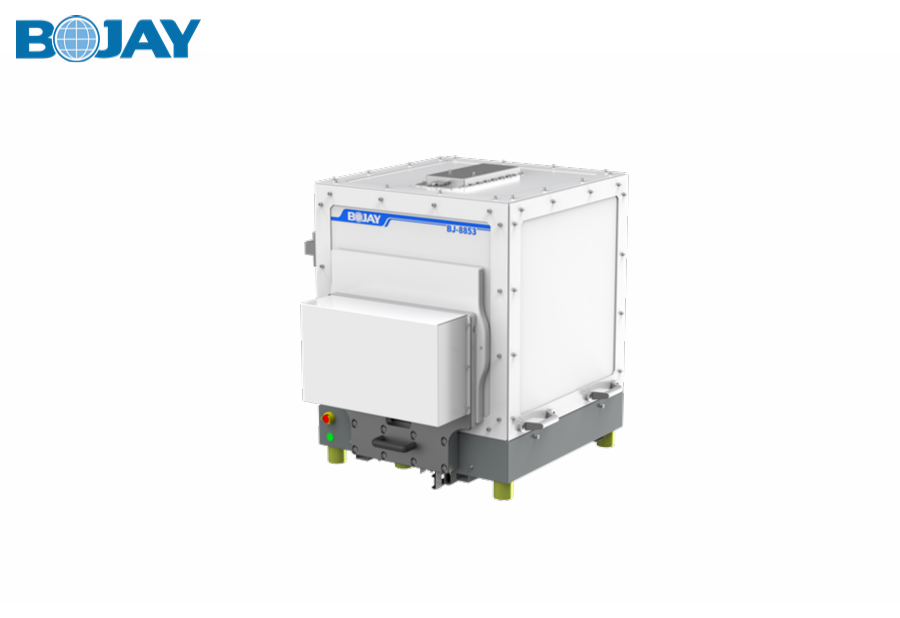

射频测试b—sports必一的解决方案

bj-b—sports必一

● 用于5g毫米波远场ota测试;

● 适用于小于7英寸的设备测试;

● 产线测试设备。



应用范围:

●箱采用紧凑型设计,支持5g毫米波ota测量,最大远场距离为250mm;是经济高效的量产b—sports必一的解决方案;

● 它包含一个3轴线性运动和1轴旋转定位器,以便将任何dut天线移动到测试区域,对着试验室顶部的相同参考天线;

● 支持任何小于7英寸的dut。


机械规格:

外形尺寸692   (w)*800(l)*777.5(h)mm
内部尺寸490   (w)*490(l)*490(h)mm
开关门尺寸390(w)*325(h)mm
净重约127kg
毛重约165kg



射频规格:

射频隔离度0.7~50ghz >70db
吸波棉反射率<-30db in fr2
远场测试距离150~250mm


定位器规格:

x范围±90 ± 0.2mm
y范围±90 ± 0.2mm
z范围60   ±   0.2mm
旋转角度± 180deg
θ轴精度±0.5deg
dut尺寸最大:   180(l)*120(w)*50(h)mm
dut重量最大:800g
