产品特点:

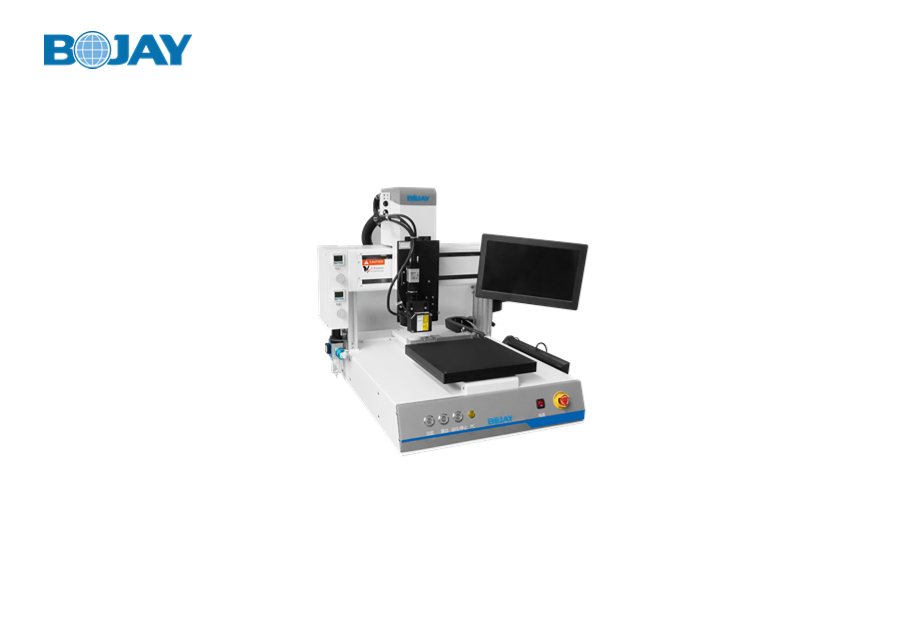

博杰桌面点胶机-vz300采用行业领先的位置触发模式点胶方式,并搭配视觉智能识别定位,兼具飞行拍照功能和laser激光探高自动补偿功能,为smt行业、3c电子行业、半导体行业、led行业的点胶工序提供降本增效的b—sports必一的解决方案。
行业及工艺应用:
● smt行业应用:pcb板元器件包封、underfill、点红胶、引脚包封、围坝;
● 3c电子行业:ccm摄像头模组、手机边框、耳机、连接器、穿戴电子,芯片散热;
● 半导体行业:芯片封装点银浆、mems;
● led行业:芯片围坝、填充;
产品参数:
产品系列 | vz300 | 单位 | |||
产品类型 | 桌面式点胶机 | \ | |||
规格参数 | 产品尺寸(w*d*h) | 579*680*605 | mm | ||
产品重量 | 80 | kg | |||
轴系参数 | xy轴 | 300 | mm | ||
z轴 | 120 | mm | |||
点胶范围(xyz) | 240*250 | mm | |||
定位精度(xy) | ±35 | µm@3σ | |||
重复精度(xy) | ±20 | µm@3σ | |||
重复精度(z) | ±20 | µm@3σ | |||
最大速度(xy) | 500 | mm/s | |||
最大加速度(xy) | 0.5 | g | |||
负载 | y轴 | 10 | kg | ||
z轴 | 6 | kg | |||
控制模块 | 控制方式 | 工业电脑 运动控制卡 | \ | ||
相机 | 类型 | 工业ccd(支持飞行拍照) | \ | ||
像素 | 130w | \ | |||
视野 | 9*8 | mm | |||
光源 | rwb三通道频闪光源 | \ | |||
测高系统 | 测量范围 | ±3 | mm | ||
光斑大小 | 0.1*0.1 | mm | |||
触动开关重复精度 | 1 | µm | |||
重复精度 | 2 | µm | |||
软件 | 基于windows操作平台自主开发软件 | \ | |||
外围输入 | 电源 | 电压 | 220 | vac | |
频率 | 50 | hz | |||
功率 | 0.7 | kw | |||
气源 | 0.5~0.7 | mpa | |||
扩展通讯 | 阀体通讯 | 支持压电喷射阀、气动喷射阀、螺杆阀等 | \ | ||
清洁维护模块 | 真空清洁 | 非接触式清洁喷嘴 | \ | ||
舍点台 | 点胶前舍点 | \ | |||
选配模块 | 单光源系统 | 单色环形或者同轴光源 | \ | ||
低液位报警 | 胶水余量报警 | \ | |||
阀体角度旋转 | 支持多方位多角度旋转点胶 | \ | |||
同步双阀 | 支持电动双阀调整校正 | \ | |||
扫描二维码 | 支持二维码扫描记录 | \ |
